Assalamualaikum wr wb

Pada kesempatan kali ini saya ingin menshare sedikit tentang konfigurasi Point to multi point pada mikrotik wireless.

apasih point to multi point itu sendiri?

point to multi point adalah menghubungkan dari komputer ke banyak komputer lainnya.
agar pc yang jauh bisa terhubung dengan menggunakan wireless.

untuk topologinya seperti di bawah.

oke langsung saja ke konfigurasi cek di bawah ini.
yang pertama kita setting yaitu yang ingin di jadikan AP BRIDGE yaitu yang terhubung langsung dengan internet atau servernya.

PC SERVER

1. kita pasang ip di pc server seperti di bawah, untuk gateway dan dns di samakan agar bisa terkoneksi ke internet dan yang lainnya.

2. untuk ip routernya juga di beri ip, untuk yang mengarah ke PC yaitu ether 1 masukan seperti gateway yang tadi di PC, dan untuk yang mengarah ke wireless lan masukkan ip 10.10.10.2/24 seperti yang ada di topologi .

3. setelah itu masuk ke menu wireless lalu setting wlan 1 nya, untuk yang menjadi server Mode nya ganti menjadi ap bridge, band nya 2GHz-B/G/N, dan ganti SSIDnya menjadi PTMP 1(terserah kalian yang penting untuk clientnya juga di samakan SSIDnya). jika sudah klik apply lalu ok.

4. untuk menghubungkan ke internet kita harus membuat DHCP client terlebih dahulu untuk yang mengarah ke internet. dibawah ini kabel yang terhubnung ke internet yaitu ether 3 jadi yang di beri ip DHCP hanya ether 3.

5. nah setelah di beri DHCP client jangan lupa di beri NAT pada ether 3 yang terhubung pada internet agar kita bisa terhubung ke internet. chain nya ganti menjadi srcnat dan out. interfacenya arahkan ke ether 3.

6. setelah itu pergi ke action dan ganti actionnya menjadi masquerade. setelah itu apply dan oke.

7. setelah itu ping google dan sukses.

CLIENT 1

1. pasang ip client 1 nya seperti dibawah.

2. pada routernya kita beri ip juga di masing-masing interface yang terhubung dengan device lain. untuk ether1 samakan dengan gateway pada pc client 1. dan wlan1 masukan 1010.10.1/24.

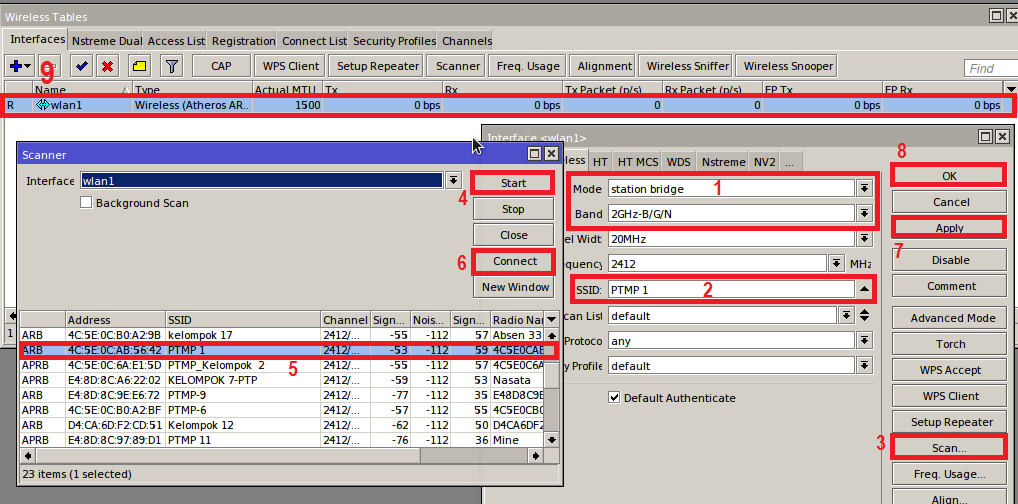

3. untuk client 1 pada menu wireless ganti mode menjadi station bridge > ganti SSIDnya jadi PTMP1 > lalu scan > jika sudah keluar menu scanner klik start > setelah itu cari nama SSID nya PTMP 1 > lalu conect > setelah itu apply dan oke pada menu setting interface wlan > lalu akan muncul seperti dibawah jika sudah terhubung akan muncul tanda R pada wireless table.

4. stelah itu setting DNS nya mengarah ke router Ap bridge atau server agar kebagian jatah internet juga. jika sudah klik aplly dan ok.

5. nah untuk router list nya ini kesemua rah sudah racheble. tinggal coba ping.

CLIENT 2

1. untuk pc client 2 seperti ini ip nya.

2. interface wirelessnya ganti modenya menjadi station > ganti bandnya menjadi 2GHz-B/G/N > ganti SSID nya menjadi PTMP 1 > lalu scan.

3. setelah klik scan akan muncul tampilan seperti di bawah, lalu klik start, cari SSID PTMP 1 lalu klik connect.

4. jika sudah terhubung akan ada tanda R seperti gambar dibawah.

5. untuk cek lagi apakah benar-benar sudah terhubung dengan ap bridge di server kita bisa mengeceknya juga di Registration lalu akan muncul di bawahnya, untuk radio name nya mohon maaf lupa di ganti, itu yang nomor routernya(default radio name).

7. setelah itu daftarkan route list agar bisa saling adu ping, untuk route list menggunakan network server dan ip router ap bridge, jika sudah apply dan oke.
